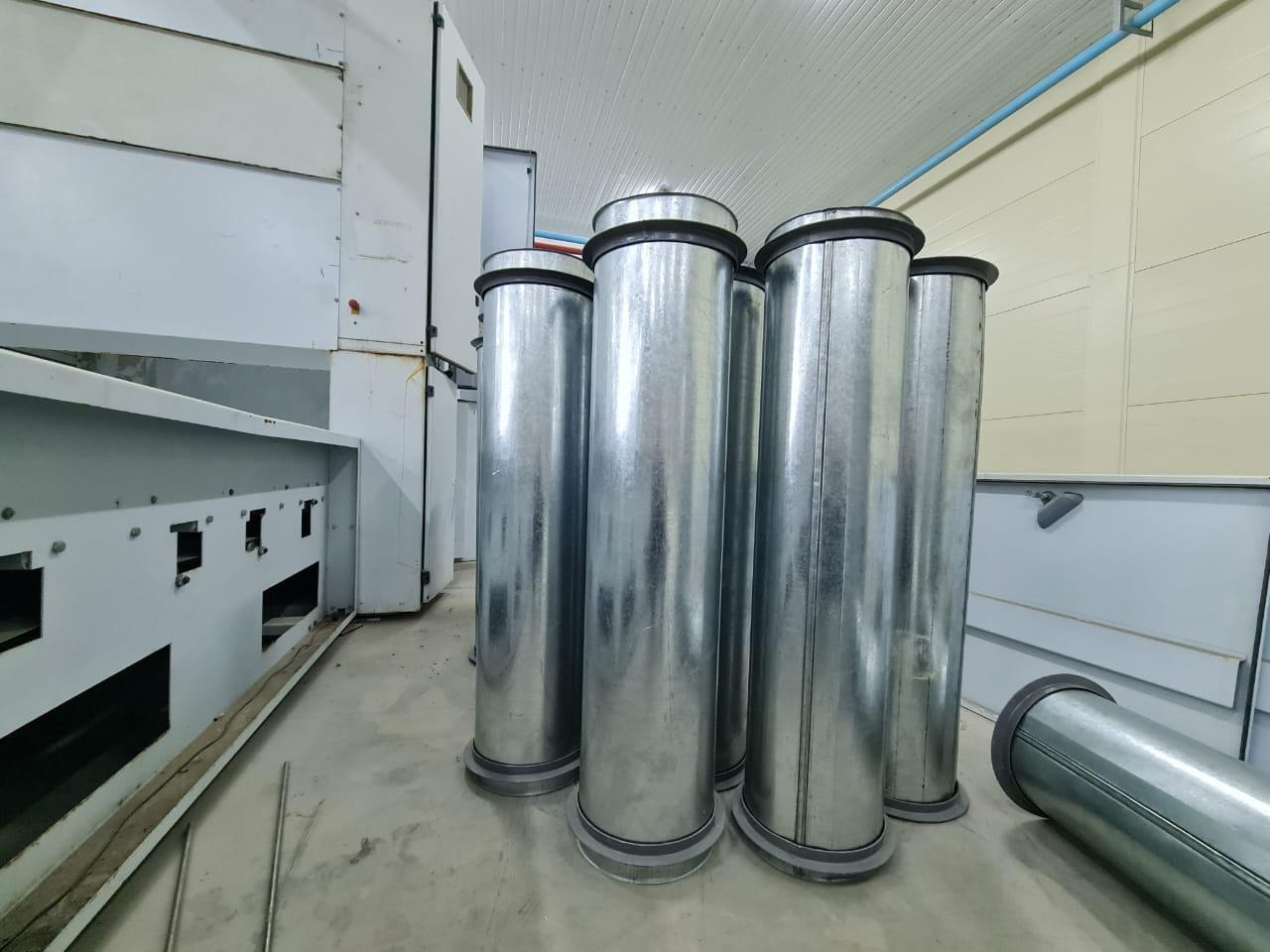

Применение

Стандартный ряд круглых и прямоугольных воздуховодов  позволяет быстро и экономично смонтировать прочную, хорошо герметизированную  вентиляционную систему в промышленном и гражданском строительстве.


Исполнение

В состав системы воздуховодов, входят каналы круглого или прямоугольного сечения, фасонные части и вставные соединительные элементы каналов (ниппеля).

Для присоединения фасонной части к воздуховоду соединительный элемент не нужен, так как конструкция всех фасонных частей предусматривает сопрягаемые размеры в соответствии с прилагаемой таблицей. Все соединительные элементы имеют зиг, который облегчает сборку системы на объекте.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Воздухораспределительная сеть должна обеспечивать пропускание достаточного объема воздуха при следующих условиях:

–– герметичность,

–– минимальные потери напора,

–– скорость воздуха, не превышающая-допустимую, по санитарным нормативам,

–– уровень шума, не превышающий допустимый по санитарным нормативам,

–– минимальное занимаемое воздуховодами пространство,

–– теплоизоляция и звукоизоляция (при необходимости).

В зависимости от конкретных условий выбирается оптимальная конфигурация сети воздуховодов, их материал и сечение.

КЛАССИФИКАЦИЯ ВОЗДУХОВОДОВ

По давлению:                                                                           По скорости воздуха:

низкого давления — до 900 Па;                                                низкоскоростные — до 15 м/сек

среднего давления — от 900 до 2000 Па;                                высокоскоростные — более 15 м/сек

высокого давления — более 2000 Па.

Для небольших помещений применяют воздухораспределительные системы с низким давлением и скоростью.

В больших помещениях, особенно высотных зданиях, используют воздуховоды с высоким давлением и большой скоростью воздушного потока. При этом требуется меньшее сечение воздуховода.

Унификация воздуховодов.
Сети металлических воздуховодов рекомендуется компоновать из унифицированных стандартных деталей (прямых участков, отводов, переходов, ниппелей, заглушек и др.), а также узлов ответвлений (тройников, крестовин и врезок) из унифицированных деталей, представленных на рисунке.

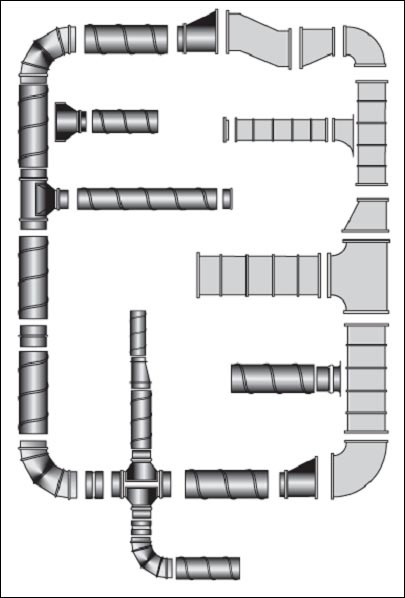

Сеть воздуховодов, собранная из стандартных элементов.

Стандартные ряды круглых и прямоугольных воздуховодов, допуски на размеры, толщины материалов в зависимости от размеров воздуховодов и типов применяемых материалов приведены в соответствующих разделах.

ВНИМАНИЕ: Стандартный ряд круглых и прямоугольных воздуховодов  позволяет быстро и экономично смонтировать прочную, хорошо герметизированную вентиляционную систему в промышленном и гражданском строительстве.
